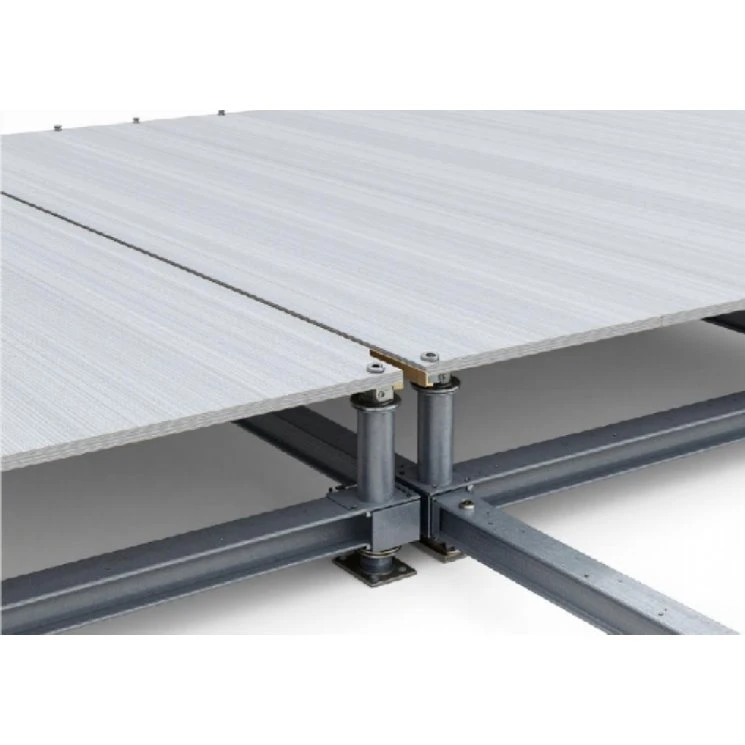

सिस्मिक राइज्ड ऍक्सेस फ्लोअर सिस्टम
Fineco Seismic Raised Access Floor System ही एक अभियंता हेवी-ड्युटी स्ट्रक्चरल फ्लोअरिंग सोल्यूशन आहे जी ग्रिड अखंडता राखण्यासाठी आणि भूकंपाच्या घटनांदरम्यान गंभीर हार्डवेअरचे संरक्षण करण्यासाठी डिझाइन केलेले आहे. बोल्ट केलेले स्टील स्ट्रिंगर्स, हेवी-गेज पॅडेस्टल्स आणि उच्च-डेन्सिटी पॅनेलचे कठोर नेटवर्क समाविष्ट करून, सिस्टीम पार्श्व हालचाली आणि उभ्या उत्थानास प्रतिबंध करते. हे उच्च-डेन्सिटी केबलिंग आणि खाली-मजल्यावरील HVAC वितरणाला सामावून घेताना मिशन-ग्राउंड मोशनपासून महत्त्वपूर्ण पायाभूत सुविधा वेगळे करते.
प्रमुख वैशिष्ट्ये
बोल्टेड स्ट्रिंगर डायाफ्राम
यांत्रिकरित्या बांधलेले स्ट्रक्चरल स्ट्रिंगर्स फ्लोअर पॅनेलला एका एकीकृत क्षैतिज समतलात लॉक करतात, भूकंपाच्या वेळी पार्श्व विस्थापन आणि पॅनेलचे विस्थापन रोखतात.
सिस्मिक ब्रेसिंग सुसंगतता
हेवी-ड्युटी डायगोनल स्वे ब्रेसेस आणि हेवी-गेज राइजर हेड्स मल्टी-डायरेक्शनल शिअर फोर्स आणि व्हर्टिकल अपलिफ्ट मर्यादित करण्यासाठी सामावून घेतात.
उच्च-घनता कोर पर्याय
प्रति पॅनेल 1,500 lbf पर्यंत केंद्रित भार सहन करण्यास सक्षम सिमेंटीशिअस इन्फिल पॅनेल आणि सर्व-स्टील वेल्डेड शेलमध्ये उपलब्ध.
प्रेसिजन लेव्हलिंग असेंब्ली
कंपनासह सूक्ष्म-ॲडजस्टेबल पेडेस्टल हेड्स-प्रतिरोधक लॉकिंग नट कठोर पूर्ण मजल्याची उंची (FFH) सहनशीलता राखतात.
इलेक्ट्रोस्टॅटिक डिस्चार्ज (ESD) नियंत्रण
पृष्ठभाग फिनिश स्थिर शुल्क सुरक्षितपणे नष्ट करण्यासाठी आणि संवेदनशील हार्डवेअरचे संरक्षण करण्यासाठी नियंत्रित विद्युत प्रतिरोधक मार्ग प्रदान करतात.
तांत्रिक तपशील
|
पॅरामीटर |
तपशील |
चाचणी मानक / पद्धत |
|
सिस्टम प्रकार |
बोल्टेड स्ट्रिंगर सिस्मिक ऍक्सेस फ्लोअर |
CISCA / EN 12825 |
|
पॅनेल परिमाणे |
600 x 600 x 30 ते 40 मिमी |
मितीय सहिष्णुता +/- 0.2 मिमी |
|
पॅनेल साहित्य |
स्ट्रक्चरल लाइटवेट काँक्रिट इनफिलसह कोल्ड-रोल्ड स्टील शेल |
GB/T 228.1 |
|
केंद्रित भार |
4.45 kN ते 6.67 kN (1,000 lbf ते 1,500 lbf) |
CISCA ग्रेड A/EN 12825 वर्ग 6 |
|
अंतिम भार |
13.3 kN पेक्षा जास्त |
CISCA विभाग 5 |
|
रोलिंग लोड |
2.7 kN ते 4.0 kN (10,000 सायकल) |
CISCA विभाग 6 |
|
पूर्ण मजल्याची उंची (FFH) |
300 मिमी ते 1,500 मिमी (सानुकूल करण्यायोग्य) |
प्रकल्प-विशिष्ट अभियांत्रिकी |
|
पेडेस्टल अक्षीय लोड क्षमता |
कायमस्वरूपी विकृतीशिवाय 22.2 kN पेक्षा जास्त |
ASTM E2353 |
भूकंपीय कामगिरी
कोड अनुपालन
IBC 2021 आणि ASCE 7 तरतुदींचे समाधान करण्यासाठी अभियंता केलेले भूकंप डिझाइन श्रेणी D साठी F द्वारे.
स्वे प्रतिकार
स्ट्रक्चरल स्वे स्ट्रट्स बहु-दिशात्मक शिअर लोड्स शोषून घेतात, ज्यामुळे बिल्डिंग सबफ्लोर्सवर प्रसारित होणारा डायनॅमिक ताण कमी होतो.
उत्थान संयम
यांत्रिक लॉकिंग फास्टनर्स अनुलंब भूकंपाच्या प्रवेग दरम्यान पॅनेलला स्ट्रिंगर ग्रिडमधून वेगळे होण्यापासून प्रतिबंधित करतात.
पडताळणी चाचणी
साइट-विशिष्ट पीक ग्राउंड प्रवेग (PGA) थ्रेशोल्ड अंतर्गत संरचनात्मक स्थिरता सत्यापित करण्यासाठी असेंबली कॉन्फिगरेशन सिम्युलेटेड सिस्मिक शेकिंग टेबल चाचणी घेतात.
ठराविक अनुप्रयोग
हायपरस्केल आणि कोलोकेशन डेटा सेंटर्स
हेवी एंटरप्राइझ सर्व्हर कॅबिनेट, यूपीएस बॅटरी ॲरे आणि पॉवर डिस्ट्रीब्युशन युनिट्स लॅटरल शॉकपासून सुरक्षित करते.
सेमीकंडक्टर क्लीनरूम्स
कडक कंपन आणि भूकंपाच्या मर्यादांमध्ये सबफ्लोर गॅस आणि फ्लुइड युटिलिटी रूटिंग राखते.
कमांड आणि कंट्रोल सेंटर्स
24/7 ऑपरेशनल डिस्पॅच कन्सोल आणि कम्युनिकेशन रॅकचे अचानक जमिनीच्या विस्थापनापासून संरक्षण करते.
आर्थिक व्यापार मजले
उच्च-उच्च-व्यावसायिक सुविधांमध्ये उच्च घनता वर्कस्टेशन केबलिंग ग्रिड आणि संरचनात्मक स्थिरतेचे समर्थन करते.
स्थापना आणि सानुकूलन
सबफ्लोरची तयारी
कंक्रीट सबफ्लोर्सला अँटी-डस्ट सीलरने उपचार करणे आवश्यक आहे; लेझर लेव्हलिंग पेडेस्टल पोझिशनिंगपूर्वी ग्रिड संदर्भ रेषा स्थापित करते.
अँकरिंग प्रोटोकॉल
पेडेस्टल बेस प्लेट्स (किमान 100 x 100 मिमी) हेवी-ड्युटी एक्सपेन्शन बोल्ट किंवा स्ट्रक्चरल इपॉक्सी अँकर वापरून अँकर केल्या जातात.
सानुकूल कटआउट्स
वॉटर-जेट कटिंगमध्ये केबल ग्रॉमेट्स, एअर ग्रिल आणि ब्रश मॉड्युलचा समावेश होतो आणि परिमिती स्ट्रक्चरल एज मजबुती जपते.
उंची समायोजन
टेलिस्कोपिक पेडेस्टल ट्यूब्स 300 मिमी ते 1,500 मिमी पर्यंत फ्लोअर प्लेनम क्लीयरन्सच्या खाली- सामावून घेतात.
मानके आणि गुणवत्ता
CISCA
प्रवेश मजल्यांसाठी सीलिंग आणि इंटिरियर सिस्टम्स कन्स्ट्रक्शन असोसिएशन चाचणी प्रोटोकॉलचे पालन करते.
EN 12825
अंतिम भार आणि सुरक्षितता घटकांबाबत वाढलेल्या प्रवेश मजल्यांसाठी युरोपियन मानकांनुसार वर्गीकृत.
ASTM E84 / UL 723
पृष्ठभाग जळण्याची वैशिष्ट्ये वर्ग A ज्वाला पसरणे आणि धूर विकास रेटिंग पूर्ण करतात.
साहित्य शोधण्यायोग्यता
कच्च्या स्टीलची जाडी, गॅल्वनायझेशन मायक्रॉनची खोली आणि काँक्रिटची कोर घनता असेंब्लीपूर्वी प्रत्येक उत्पादन बॅचची तपासणी केली जाते.
उत्पादन आणि प्रकल्प समर्थन
उत्पादन सुविधा
45,000-चौरस-मीटरचा स्वयंचलित उत्पादन संयंत्र CNC लेझर कटिंग लाइन, मल्टी-स्टेशन स्टॅम्पिंग प्रेस आणि रोबोटिक इलेक्ट्रोस्टॅटिक पावडर कोटिंग बूथसह सुसज्ज आहे.
क्षमता
वार्षिक आउटपुट 1.2 दशलक्ष चौरस मीटर उंच फ्लोअरिंग घटकांपेक्षा जास्त आहे, एंटरप्राइझ-स्केल डिप्लॉयमेंटसाठी स्थिर लीड टाइम राखून.
अभियांत्रिकी समर्थन
स्ट्रक्चरल इंजिनीअर ऑफ रेकॉर्ड (SER) वैशिष्ट्यांनुसार तयार केलेले-घरातील संरचनात्मक अभियांत्रिकी कार्यसंघ दुकान रेखाचित्रे, लोड वितरण गणना आणि सानुकूल सिस्मिक ब्रेसिंग लेआउट प्रदान करते.
पॅकेजिंग आणि लॉजिस्टिक
साइट स्टेजिंग आणि वितरण सुव्यवस्थित करण्यासाठी घटक पॅलेटाइज्ड, ओलावा- गुंडाळलेले, आणि स्पष्ट पॅलेट मॅनिफेस्टसह कंटेनर केलेले आहेत.
वारंवार विचारले जाणारे प्रश्न
प्रश्न: ही भूकंपाची वाढलेली मजला प्रणाली मानक व्यावसायिक प्रवेश मजल्यांपेक्षा कशी वेगळी आहे?
उ: सामान्य कार्यालयीन वातावरणासाठी डिझाइन केलेल्या सिस्टीमवर मानक व्यावसायिक मजले गुरुत्वाकर्षणावर अवलंबून असतात-फिट किंवा स्नॅप-. फिनेको सिस्मिक सिस्टीम हेवी-ड्युटी बोल्टेड स्ट्रिंगर नेटवर्क, मेकॅनिकल लॉकिंग फास्टनर्स, आणि पार्श्व कातरणे फोर्स शोषून घेण्यासाठी, पॅनेलची उन्नती रोखण्यासाठी आणि भूकंपाच्या घटनांदरम्यान जड हार्डवेअरला टिपिंग करण्यापासून संरक्षण करण्यासाठी डिझाइन केलेले डायगोनल स्वे स्ट्रट्स एकत्रित करते.
प्रश्न: कोणते सिस्मिक झोन आणि बिल्डिंग कोड समर्थित आहेत?
A: प्रणाली IBC धडा 16, ASCE 7 भूकंपविषयक तरतुदी आणि GR-63-CORE झोन 4 आवश्यकतांचे पालन करते. स्थानिक भूकंप डिझाइन श्रेणी (SDC D, E, आणि F) आणि विशिष्ट वर्णक्रमीय प्रवेग मापदंडांशी जुळण्यासाठी प्रकल्प-विशिष्ट गणना पुरवल्या जाऊ शकतात.
प्रश्न: सर्व्हर रॅक स्थापनेसाठी जास्तीत जास्त केंद्रित लोड क्षमता किती आहे?
A: पॅनेल 1-इंच स्क्वेअर इंडेंटरवर 4.45 kN (1,000 lbf) ते 6.67 kN (1,500 lbf) पर्यंतच्या एकाग्र भारांना समर्थन देतात, कायमस्वरूपी विक्षेपण 0.25 मिमी पेक्षा कमी, CISCA- उच्च दर्जाच्या खोलीसाठी आवश्यक असलेल्या सेवांसाठी समाधानकारक.
प्रश्न: स्थापनेनंतर तयार मजल्याची उंची (FFH) समायोजित केली जाऊ शकते का?
उ: होय. पेडेस्टल हेडवरील थ्रेडेड स्टड असेंबली मुख्य फ्रेम उभारल्यानंतर सपाटीकरणासाठी प्लस किंवा मायनस 25 मिमीच्या सूक्ष्म{-ॲडजस्टमेंटला परवानगी देते, तर मुख्य उंचीचे पॅरामीटर्स योग्य पेडेस्टल एक्स्टेंशन ट्यूबद्वारे खरेदी टप्प्यात निवडले जातात.
प्रश्न: संरचनात्मक अभियांत्रिकी पुनरावलोकनासाठी कोणती कागदपत्रे प्रदान केली जातात?
उ: आम्ही संपूर्ण तांत्रिक डेटा शीट, CISCA आणि EN 12825 चाचणी अहवाल, CAD आणि BIM मॉडेल ब्लॉक्स, मटेरियल मिल प्रमाणपत्रे आणि प्रोजेक्ट-विशिष्ट सिस्मिक कॅल्क्युलेशन पॅकेजेस पुरवतो ज्यावर व्यावसायिक अभियंत्यांनी विनंती केल्यावर शिक्का मारला आहे.
प्रश्न: मोठ्या प्रमाणात प्रकल्प ऑर्डरसाठी मानक लीड वेळा काय आहेत?
A: ऑर्डर व्हॉल्यूम, कस्टम कटआउट्स आणि फिनिश वैशिष्ट्यांवर अवलंबून मानक उत्पादन लीड वेळा 20 ते 30 दिवसांपर्यंत असते. आम्ही कंटेनर लोडिंग शेड्यूल थेट फ्रेट फॉरवर्डर्ससह साइट वितरण माइलस्टोनसह संरेखित करण्यासाठी समन्वयित करतो.
